(海信)波轮洗衣机内桶自动化生产线

文章出处:网责编辑:作者:人气:-发表时间:2016-01-06 13:07:00【

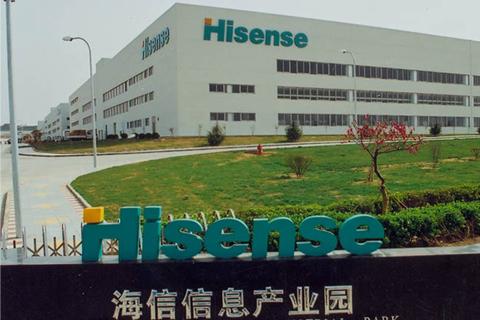

青岛海信电器股份有限公司,是国内著名的家电上市公司。海信电器主要从事电视机、空调、洗衣机、微波炉及信息网络终端产品的研究、开发、制造与销售,拥有中国最先进数字电视机生产线之一,是海信集团经营规模最大的控股子公司。

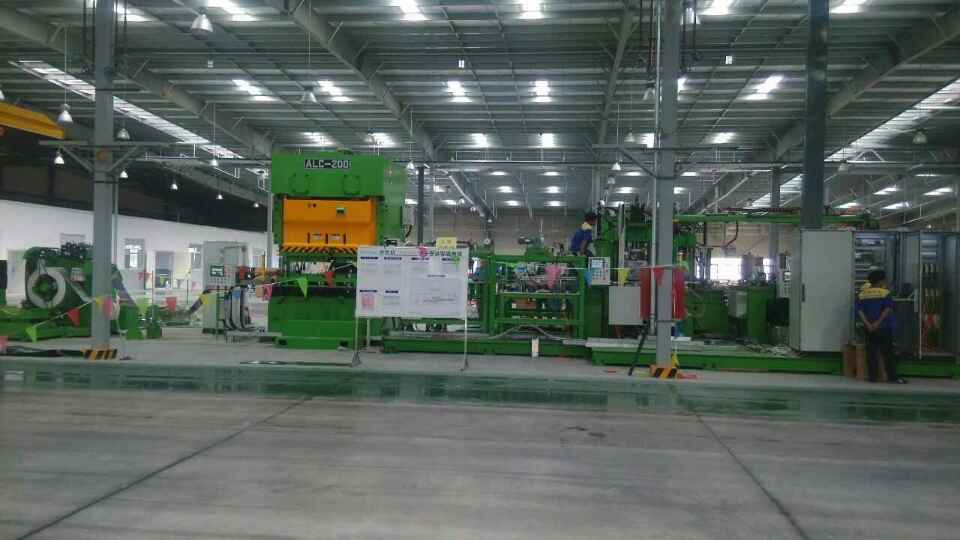

一、生产现场



尚诚模具

尚诚模具

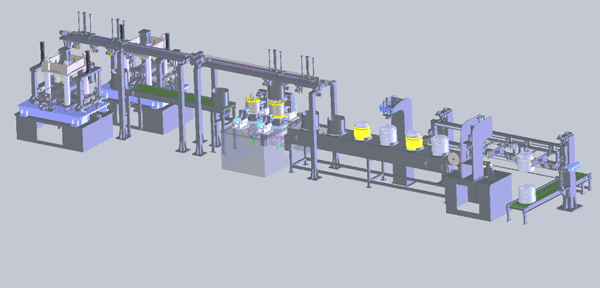

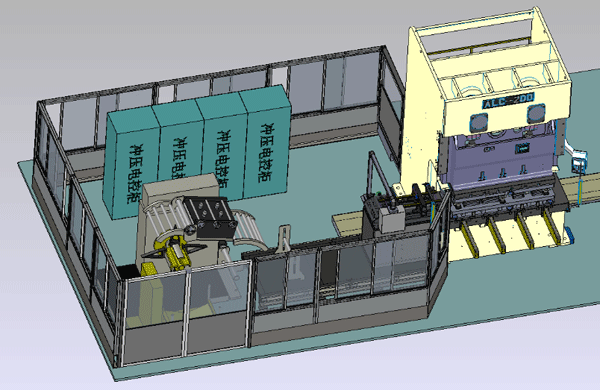

二、工艺步骤



 尚诚模具

 尚诚模具

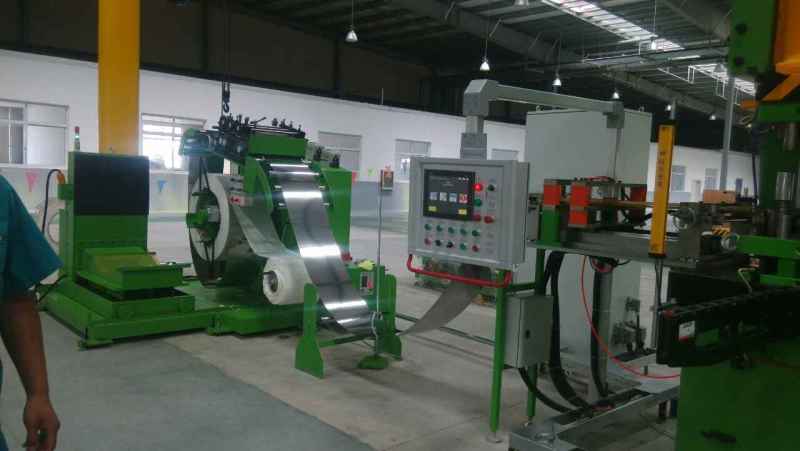

自动校平机:多级高精度校平轮和精度调整装置;实现卷料平整度校准平整的作用,校平后的卷料平整度≤1mm/m,保证伺服送料、级进冲压的可靠稳定;校平轮间隙可以根据需要进行调整,分为操作和非操作两个位置,操作位置调整精度0.01mm;


自动送料机:采用伺服电机控制夹持式送料,包含料片进入宽度的限位装置,限位精度偏差+/-0.2mm,前后送料步距偏差≤0.2mm/m;


自动送料折边扣铆:冲切料片完成自动传送至折边工序进行自动折边操作(保证两端的扣接小边同时折边),折边完成后进入扣铆工序进行扣铆自动操作,扣铆完成机械手(采用伺服驱动,导轨连接的方式)直接抓取进入滚筋工序进行自动滚筋的操作(滚筋完成后自动输出到储存仓,储存4),整个过程为全自动操作完成;


料片冲压完成后还要设置自动堆码及储存料仓机构,实现料片的过程储存,储存料仓可以便于料片的转移放置(料仓要是可以人工移动的标准仓储车的方式),同时料仓的料片实现自动抓取进行输送折边扣铆,整个过程须自动完成,保证可靠性,节拍符合线体总体节拍不高于15秒的要求;料仓最大储存数量不少于400;在滚筋工序除实现要求的滚筋外,还要完成桶圈下端口5*30°的外翻边,便于塑料底座的人工装配,减轻劳动强度和困难度;


自动送料机:采用伺服电机控制夹持式送料,包含料片进入宽度的限位装置,限位精度偏差+/-0.2mm,前后送料步距偏差≤0.2mm/m;
